比重去石機簡介

      比重去石機是河南全有機械專門針對糧食去石而研發生產的去石設備。也叫糧食去石機，適用大型糧倉、糧食收購站、糧食購銷社、糧食加工場、國家糧庫、糧油加工企業等場所，適用于水稻、高粱、小麥、玉米等谷物。

      比重去石機利用物料比重及懸浮速度的差別，借助氣流和篩面分離并肩石的干法處理機械。具有去石效果好、結構簡單、體積小和能耗低等優點。

比重去石機原理

比重去石機(stone separator by speeific gravity)根據糧粒與砂石比重和懸浮速度的不同，把糧食中的并肩石(與糧粒形狀大小近似的砂石) 等重雜分離出來的機器。比重去石機具有去石效果好、結構簡單、體積小和能耗低等優點。糧食經過比重去石機一次清理，除石率大于95%，除磚瓦、泥塊率大于60%，而且丟失糧粒少，清除的砂石中含飽滿糧粒不超過100粒/千克。工作原理借助振動運動，調節氣流和調節篩面傾斜度來進行糧食和砂石的分離。糧食是由粒度和比重不同的顆粒組成的散粒體，在受到振動或以某種狀態運動時，各種顆粒會按照它們的比重、粒度、形狀和表面狀態的不同而分成不同的層次。比重去石機工作時，物料從進料斗不斷進人去石篩面的中部.由于篩面的振動和穿過物料層氣流的作用，使顆粒間的孔隙度增大，物料處于流化狀態，促進了自動分級，比重大的石子沉人底層與篩面接觸，比重小的糧食浮向上層，在重力、慣性力和連續進料的推動下，下滑到凈糧出口; 而比重大的石子在篩面振動系統慣性力和氣流的作用下，相對去石篩面上滑，經聚石區移向精選區。精選區的精選室由風機引進一股氣流.沿弧形通道向篩面前方反吹，將石子中含有的少量糧粒吹回聚石區，避免同石子一同排出。類型按使用氣流的方式分為吹式和吸式兩種。吹式比重去石機由進料裝置、去石篩面、氣流系統和傳動機構等部分組成(圖)。篩體與風機外殼固定連接成一體，用吊桿懸吊在機架上，由偏心傳動機構帶動產生往復運動。去石締面是一塊沖有一排排魚鱗形篩孔的薄鋼板.根據作用不同，分為分離、聚石和精選三個區。魚鱗篩孔有單面凸起和雙面凸起兩種，篩孔口較小，糧粒不能通過，只能使空氣按一定方向流動，并阻止石子下滑。

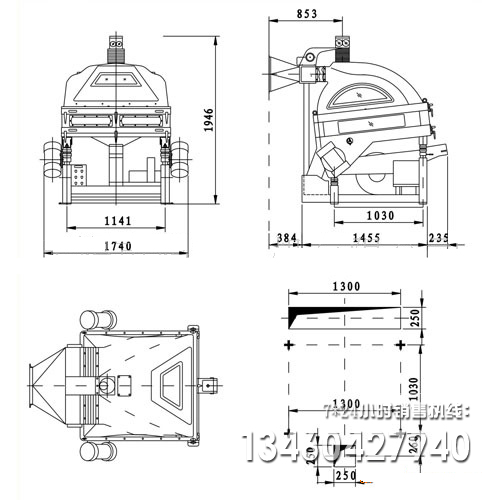

比重去石機結構圖紙

吹式比重去石機 1.進料口，2.進料斗;3.進料調節手輪;4.導風板， 5.出料口.6.進風調節裝置;7.風機;8.偏心傳動機構;9.出石口;10.精選室;11.吊桿;12.勻風板: 13.去石篩面;14.緩沖勻流板吸式比重去石機其結構與吹式基本相同，只是自身不帶風機，在去石篩面上裝有氣密良好的吸風罩及吸風管，與加工廠風網的風機相接，作業時塵土不外揚，因而使用較多。為簡化結構和便于制作，有些國家的吸式比重去石機的去石篩面多采用直徑為l毫米的鋼絲編織而成，篩體用彈簧支承.由振動電機驅動。

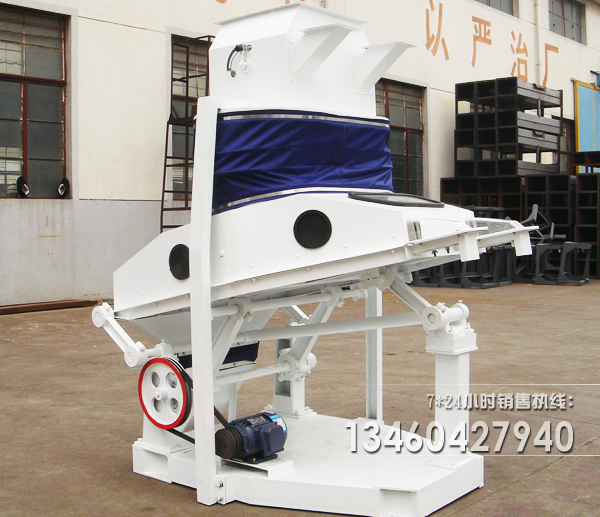

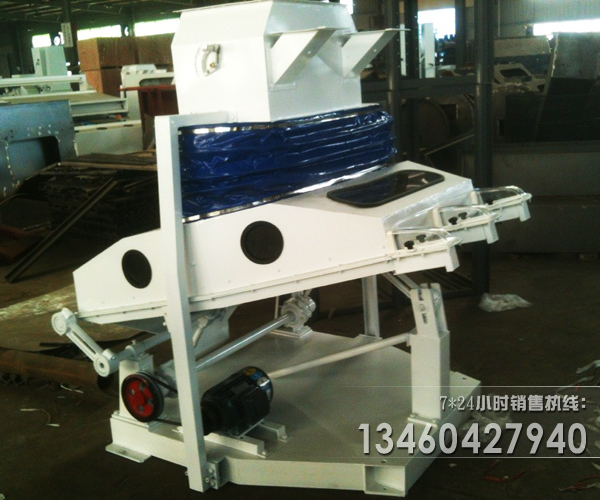

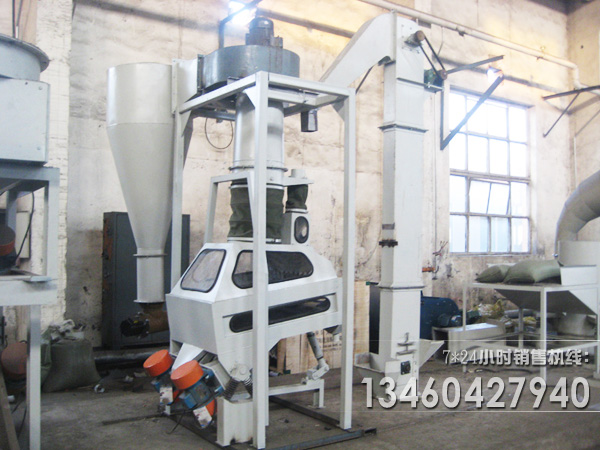

比重去石機圖片

比重去石機技術參數

型號Model	TQSF63	TQSF80	TQSF100	TQSF125
處理量Capacity(t/h)	3～6	6～9	8～12	10～13
動力Power（kW)	0.25×2	0.37×2
吸風量Air volume（m3/h）	5000	6000	8000	12000
外形尺寸Exterior size （長×寬×高,毫米） (L×W×H,mm)	1350×860 ×1800	1350×1050 ×1800	1400×1250 ×1920	1460×1500 ×1940

操作
1）開機前必須進行全面檢查，如存料箱壓力門，吸風管調節風門，轉動是否靈活，反吹風調節板調節是否方便等
2）開機時應先關好風門，風機運轉后慢慢打開風門，同時開始進料。
①調節總風門，使物料鋪滿第二層篩面，并呈波浪狀“沸騰”狀態運動；
②調節出石端反吹風門，控制反吹風，使石子、小麥形成明顯分界線（積石區一般為 5cm 左右），出石情況正常，石中含糧符合要求， 即為正常工作狀態，反吹風風門離篩面距離約 15~20 mm 為宜；
③補風：視物料“沸騰”狀態而進行調整。
3)停機時應先停止進料，然后停機，關閉風機，防止篩面上物料積存過多而引起篩面的堵塞，影響正常工作。
