常見的TD、TH、NE斗提機標準地腳孔參數

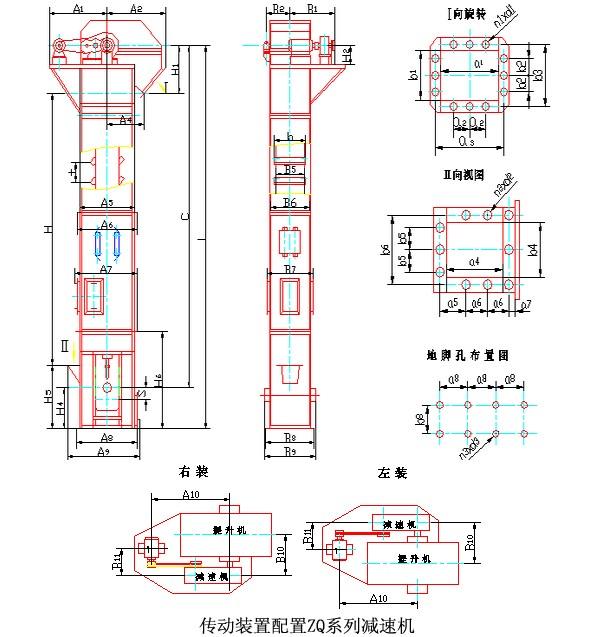

一、TD斗式提升機外形圖及地基尺寸：
|
斗提機型號 |
TD100 |
TD160 |
TD250 |
TD315 |
TD400 |
TD500 |
|
|
輪廓高度L |
C＋1100 |
C＋1363 |
C＋1535 |
C＋1640 |
C＋1790 |
C＋1865 |
|
|
整機結構 |
H |
C-820 |
C-930 |
C-1250 |
C-1245 |
C-1500 |
C-1700 |
|
料斗 |
t |
200 |
350/280 |
450/360 |
500/400 |
560/480 |
625/500 |
|
地腳孔 |
a3 |
200 |
250 |
300 |
300 |
400 |
400 |
|
上、下部機殼及外形輪廓 |
H3 |
970 |
1185 |
1320 |
1488 |
1500 |
1655 |
|
中部機殼 |
A4 |
776 |
982 |
1152 |
1254 |
1548 |
1570 |
|
卸料口 |
H1 |
520 |
630 |
750 |
795 |
850 |
1000 |

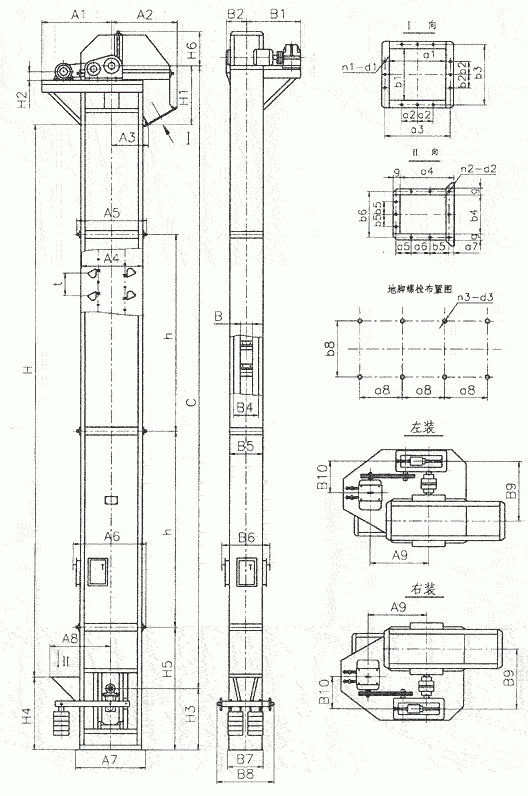

二、TH斗式提升機外形圖及地基尺寸：
|
斗式提升機型號 |
整機結構尺寸 |
地腳孔尺寸 |
上部機殼尺寸 |
下部機殼尺寸 |
中部機殼尺寸 |
|||||||||||||
|
L |
H |
H3 |
S |
ag |
bg |
n3×d3 |
H1 |
A2 |
B2 |
H5 |
A7 |
A8 |
B5 |
A4 |
A5 |
B3 |
B4 |
|
|
TH160 |
C＋1300 |
C-750 |
750 |
200 |
400 |
320 |
6×Φ18 |
900 |
1000 |
295 |
1500 |
1131 |
1330 |
497 |
1000 |
1105 |
280 |
385 |

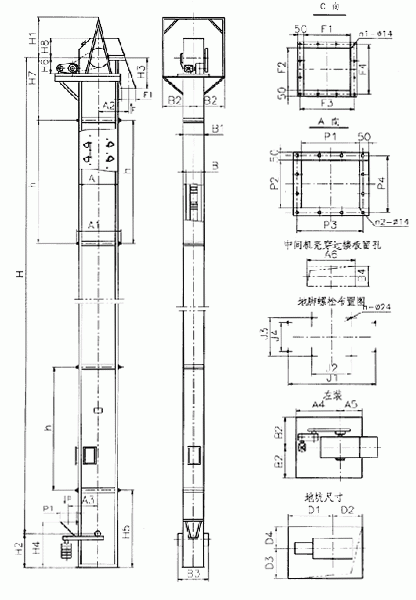

三、NE斗式提升機外形圖及地基尺寸：
圖3：NE斗式提升機結構圖
NE板鏈斗式提升機外形及基礎安裝尺寸表
|
型號 |
NE15 |
NE30 |
NE50 |
NE100 |
NE150 |
NE200 |
|
|
機殼形式 |
I |
I |
I |
I |
I |
II |
|
|
上機殼 |
H1 |
523 |
840 |
665 |
741 |
766 |
968 |
|
H2 |
1342 |
2265 |
1880 |
2000 |
1700 |
1780 |
|
|
卸料口 |
D1 |
900 |
955 |
1100 |
1475 |
1300 |
1650 |
|
D2 |
800 |
1000 |
1000 |
1200 |
1200 |
1500 |
|
|
D3 |
250 |
300 |
350 |
350 |
400 |
550 |
|
|
D4 |
300 |
350 |
400 |
500 |
650 |
650 |
|
|
d1 |
306/3 |
356/3 |
406/3 |
406/3 |
456/3 |
606/4 |
|
|
d2 |
356/3 |
406/3 |
456/3 |
556/4 |
706/5 |
706/5 |
|
|
平臺 |
p1 |
1000 |
602 |
777 |
803 |
1200 |
1280 |
|
p2 |
104 |
104 |
104 |
130 |
130 |
144 |
|
|
p3 |
1404 |
2403 |
1827 |
1740 |
1740 |
1864 |
|
|
p4 |
521 |
620 |
616 |
729 |
720 |
870 |
|
|
p5 |
1579 |
2041 |
2236 |
2380 |
23800 |
2730 |
|
|
p6 |
2300 |
2500 |
2500 |
2600 |
3300 |
4100 |
|
|
中間機殼 |
M1 |
1050 |
1240 |
1240 |
1450 |
1450 |
1750 |
|
M2 |
1156 |
1340 |
1348 |
1598 |
1582 |
1888 |
|
|
M3 |
450 |
500 |
650 |
800 |
1060 |
1120 |
|
|
M4 |
556 |
600 |
780 |
948 |
1196 |
1280 |
|
|
M5 |
1250 |
1440 |
1440 |
1680 |
1680 |
1980 |
|
|
M6 |
650 |
700 |
850 |
1030 |
1290 |
1350 |
|
|
喂料口 |
R1 |
800 |
970 |
970 |
1125 |
1075 |
1300 |
|
R2 |
250 |
300 |
280 |
400 |
500 |
550 |
|
|
R3 |
250 |
300 |
300 |
400 |
600 |
560 |
|
|
R4 |
1350 |
1650 |
1700 |
2000 |
2050 |
2400 |
|
|
r1 |
306/3 |
356/3 |
336/3 |
456/3 |
556/4 |
620/4 |
|
|
r2 |
306/3 |
356/3 |
356/3 |
456/3 |
656/5 |
630/4 |
|
|
下機殼 |
B1 |
600 |
750 |
750 |
850 |
900 |
1050 |
|
B2 |
2440 |
2440 |
2500 |
2500 |
2500 |
3000 |
|
|
B3 |
830 |
970 |
996 |
1148 |
1632 |
2102 |
|
|
基礎尺寸 |
Z1 |
1000 |
1200 |
1200 |
1400 |
1400 |
1670 |
|
Z2 |
1400 |
1500 |
1500 |
1700 |
1700 |
1850 |
|
|
Z3 |
950 |
1000 |
1100 |
1200 |
1350 |
1350 |
|
|
Z4 |
1300 |
1400 |
1700 |
1900 |
2350 |
2350 |
|
|
Z5 |
554 |
594 |
744 |
916 |
1176 |
1250 |
|
|
Z6 |
400/1 |
450/1 |
550/1 |
600/1 |
400/1 |
800/1 |
|
|
Z7 |
1144 |
1334 |
1334 |
1566 |
1566 |
1880 |
|
|
Z8 |
500/1 |
600/1 |
600/1 |
700/1 |
700/1 |
940/2 |
|
