直排篩簡介

        直排篩顧名思義物料直接從底部排除，卸料，以振動電機為激振源，可為單電機或者雙電機兩種，所以也叫直排式振動篩、直卸式振動篩。多用于面粉、淀粉、洗衣粉、金屬粉、添加劑、化工、非礦等行業的顆粒粉末的粗略篩分、精密篩分，處理量大、易與生產線結合。

       全有直排篩特點：

體積小，不占空間，移動方便。
耗能低，效率高。
拆裝方便，內外部易清理，無衛生死角，符合食品級GMP規范。
自動化作業，可24小時連續生產
超低靜音設計。
密封嚴謹，液體不泄漏，粉塵不飛揚。
可單層、多層使用，一次多級篩選

直排篩工作原理

直排篩工作原理圖

振動電機利用其軸上下端的兩組偏心塊（不平衡偏心塊）將振動電機的旋轉運動變?yōu)樗?、垂直、傾斜以及離心作用的多作用力重疊，再將這種作用力傳遞給篩面，從而達到篩分的目的。改變上下偏心塊的相位角和重量，可以改變激振力的大小和物料的運動軌跡。

型號	功率	篩面直徑mm	有效面積㎡	體積mm
ZPS-600	0.12	520	0.2124	740*600*560
ZPS-800	0.18	720	0.4072	1010*800*600
ZPS-1000	0.18	890	0.6221	1200*970*640
ZPS-1200	0.25	1090	0.9331	1430*1170*700
ZPS-1500	0.55	1390	1.5175	1780*1470*760

直排篩結構圖紙

直排篩由振動電機、篩體、篩網、減振裝置及座架等組成，采用新型節能振動電機作振動源，固定在篩箱上兩臺相同的振動電機做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動，使支承在減振裝置上的整個篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，物料從入料端落入篩網后，迅速前進、松散透篩，完成篩分作業，以合理匹配篩網達到篩分的目的。

直排篩圖片

超聲波直排式振動篩圖片

普剛直排篩圖片

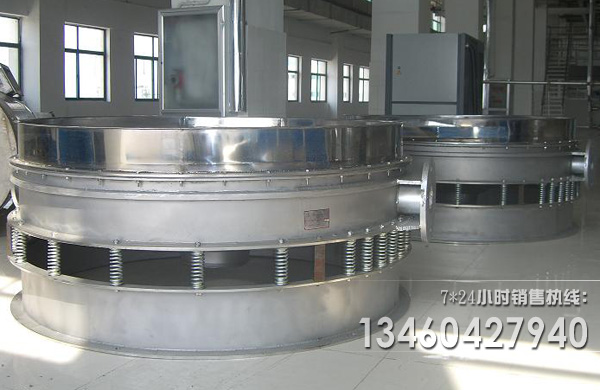

兩米直徑直排篩圖片

單振動電機直排篩圖片

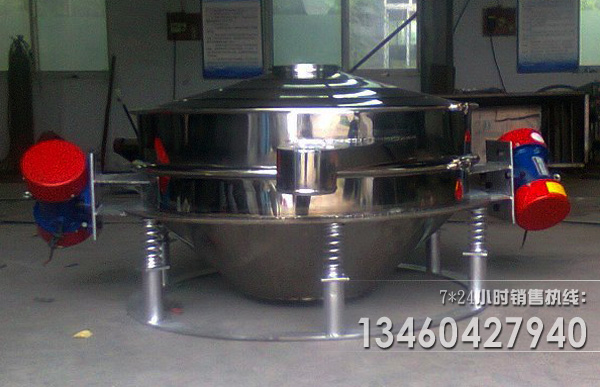

雙振動電機不銹鋼直排篩圖片

和旋振篩區別

一、震源選擇不同
  1：直排振動篩是由單振源和雙振源兩種，單振源作用到物料上主要產生上下振動，不具備自動排料功能。 雙振源能在篩面上產生渦旋運動，具有自動排料功能，主要用于粉體生產線工藝流程中的粉體的除雜，篩松作用。直排篩利用振動電機利用其軸上下端的兩組偏心塊(不平衡偏心塊)的相位角以及兩臺電機之間的交叉角度將振動電機的旋轉運動變?yōu)樗健⒋怪?、傾斜以及離心作用的多作用力重疊，再將這種作用力傳遞給篩面，從而達到篩分的目的。改變上下偏心塊的相位角和重量，可以改變激振力的大小和物料的運動軌跡。
  2：旋振篩是直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。
二：產品特點不同
  旋振篩特點：
  1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。
  2.篩分精度高、效率高，任何粉、粒、粘液類均可使用。
  3.篩網不阻塞、粉末不飛揚、篩分細可達500目(28微米)過濾細可達5微米。
  4.*網架設計(子母式)、篩網使用、換網方便、僅需3—5分鐘、操作簡單、清洗方便。
  5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作(醫藥用除外)。:
  直排振動篩特點：
  1、外型美觀耐用。
  2、體積小，不占空間，移動方便。
  3、耗能低，效率高。
  4、拆裝方便，內外部易清理，無衛生死角，符合食品、醫藥行業規范。
  5、自動化作業，可24小時連續生產。
  6、低靜音設計。
  7、密封嚴謹，液體不泄漏，粉塵不飛揚。
  8、可單層、多層使用，一次多級篩選。
三：用途不同
  旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，完成精細篩分工作。
  直排振動篩適合粉狀顆粒狀物料的快速分級作業，一般用于粗略篩分較多，對于快速去線頭結塊等效果明顯處理量大。采用直上進料直下卸料非常適合樓層及各生產流水線使用。
