滾軸篩簡介

滾軸篩的篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。

為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。

求購滾軸篩廠家訂貨須知:
1.訂貨時請注明規格、型號及數量
2.可按用戶實際需要、設計、制造特殊規格的香蕉型滾軸篩

滾軸篩工作原理

精煤滾軸篩工作視頻

由于滾軸篩篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率的目的。

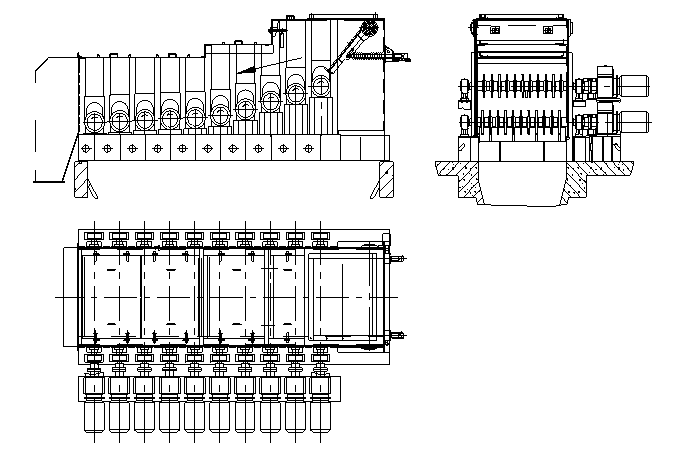

滾軸篩結構圖紙

滾軸篩主要由前篩箱、中篩箱、后篩箱、下篩箱、篩軸及煤擋板六部分組成，所有殼體均由鋼板焊接而成，箱體內兩側固定有耐磨襯板，大大提高了設備的壽命。

滾軸篩技術參數

型號	篩面寬度 (mm)	軸數	出力 (t/h)	篩孔尺寸 (mm)	減速機		電動機		電機功率 (kw)	電機轉速 (rpm)	減速機速比	篩軸轉速 (rpm)	長×寬×高 (mm)
					型號	臺數	型號	臺數
GS10-06A	1000	6	300	55×65	YZX132M121 YZX132M221	6	YGb132M2-10	6	6×1.25	550	5.47	100.5	2170×1955×1300
GS10-09A	1000	9	500	55×65	YZX132M121 YZX132M221	9	YGb132M2-10	9	9×1.25	550	5.47	100.5	3100×1955×1300
GS10-12A	1000	12	700	55×65	YZX132M121 YZX132M221	12	YGb132M2-10	12	12×1.25	550	5.47	100.5	4030×1955×1300
GS14-09A	1400	9	1000	60×80	YZX132M121 YZX132M221	5 4	YZG132M1 YZG132M2	5 4	4×3.7	908 915	12.5	72.6 73.2	3440×2691×1500
GS14-12A	1400	12	1200	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×2691×1500
GS14-15A	1400	15	1500	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×2691×1500
GS18-12A	1800	12	1500	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×3091×1800
GS18-15A	1800	15	2000	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×3091×1800
GS18-18A	1800	18	2500	60×80	YZX132M121 YZX132M221	11 7	YZG132M1 YZG132M2	11 7	11×2.2 7×3.7	908 915	12.5	72.6 73.2	6320×3091×1800

  注：以上滾軸篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

滾軸篩真機圖片

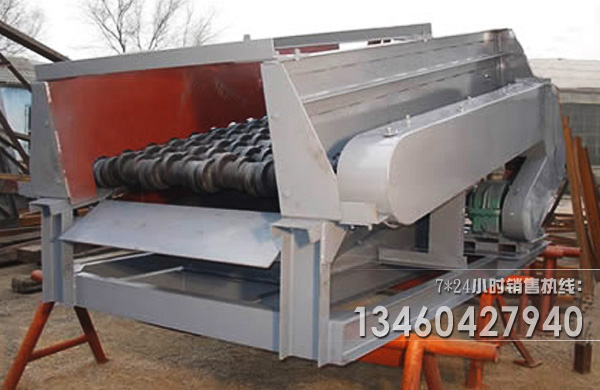

滾軸篩鑄造篩軸圖片

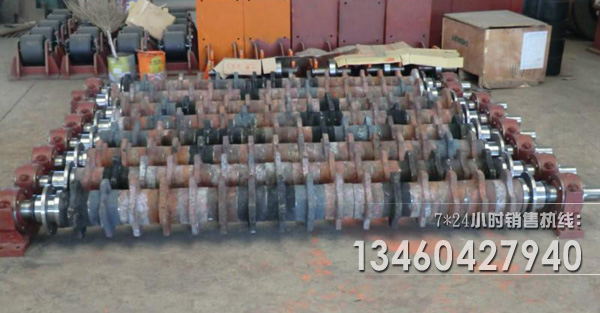

滾軸篩配件圖片

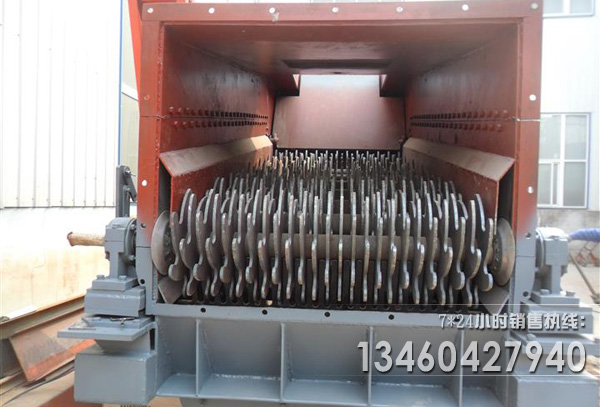

滾軸篩轉葉篩片圖片

滾軸篩波紋篩片圖片

滾軸篩配件圖片

滾軸篩廠家簡介

河南全有機械是專業從事各類振動篩生產銷售的企業，我廠生產直線振動篩、礦用振動篩、旋振篩、圓振動篩、振動電機、超聲波振動篩等振動篩分機械自投放市場以來，一直備受各大、中型電廠的青睞；我廠型號為 GS型香蕉型滾軸篩主要應用于火電廠燃燒的煤大多是未經篩分的原煤，其粒度等大小不均，進入鍋爐之前需進行篩分破碎處理，為設計制造適于不同煤種和篩分設備，我公司經過多年的潛心研究，實踐探索，并總結了多方的經驗，博采眾長，研制生產出GS型香蕉型滾軸篩，該機具有處理量大、效率高、結構緊湊，能適應高水分褐煤等特點。

產品維護

1、在機器使用過程中，每次開機前必須檢查機器內是否存有物料。
2、應先開機，后給料。停機時，應先停料，后關機。確保停前機器內沒有物料。
3、每三個月向軸承內部加注潤滑油一次。
4、機器投入使用后三個月檢修一次，檢查鏈條、篩片、整機螺栓、液壓推桿等部件是否有松動情況。
5、當篩片受損嚴重后，不能達到篩分目的時應及時更換新的篩片。
6、定期檢修液壓推桿裝置，如果缺少液壓油就應及時添加。
